石英砂烘干機與河沙烘干機、沙子烘干機屬于同一種烘干機設備，一般可采用單筒長筒體，與礦粉烘干機都比較類似，主要用于烘干一定濕度和粒度范圍的物料，廣泛用于建材、冶金、化工、水泥工業、各種礦粉、石灰石、煤粉、石英砂、粘土、黃砂、鑄造砂、擦洗砂及各種金屬精礦、尾礦等不怕高溫及稍被煙塵污染的物料的烘干干燥。石英砂烘干機具有產量大、能耗低、低維護等優點。

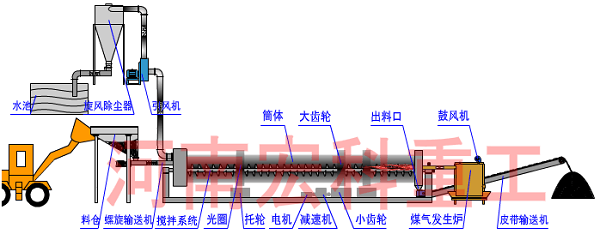

石英砂是由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。



1、設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。

2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程選用產。

3、比傳統單筒烘干機提高熱效率達40%以上。

4、燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。

5、比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

6、無漏風現象，徹底解決了密封難點。

7、出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。

8、外筒體溫度≤60度，廢氣溫度

項目單位		φ2.0×6m	φ2.5×6.5m	φ2.7×7m	φ3×7m	φ3.2×7m	φ3.6×8m	φ4.2×8.5m
外筒直徑 (m)		2.0	2.5	2.7	3	3.2	3.6	4.2
外筒長度 (m)		6	6.5	7	7	7	8	8.5
筒體容積 (m3)		18.84	31.89	40.5	49.46	56.26	81.38	118
筒體轉速 (rpm)		3-10	3-10	3-10	3-10	3-10	3-10	3-10
物料停留時間 (min)		12-30	12-30	12-30	12-30	12-30	12-30	12-30
物料初水份 (%)		6-25	6-25	6-25	6-25	6-25	6-25	6-25
物料終水份 (%)		≤1	≤1	≤1	≤1	≤1	≤1	≤1
最高進氣溫度 (℃)		750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃
生產能力 (T/H)	礦渣	20-25	25-30	30-35	35-40	40-45	50-65	70-85
	粉煤灰	10-17	17-21	20-25	23-27	25-30	30-45	45-63
	黃沙	20-27	25-40	27-45	30-45	35-50	55-75	75-99
電動機型號		Yr160m-4	Yr132m-4E	Yr160m-4	Yr160m-4	Yr132m-5E	Yr160m-4E	Yr160m-4E
電動機功率 (kw)		7.5×2	11×2	7.5×4	7.5×4	11×4	15×4	18.5×4
減速機型號		XWD-6	XWD-6	XWD-6	XWD-6	XWD-6	XWD-8	XWD-8
減速機速比 (I)		17-29	17-29	17-29	17-29	17-29	17-29	17-29
設備重量 (T)		25	32	35	38	43	57	77
